Описание

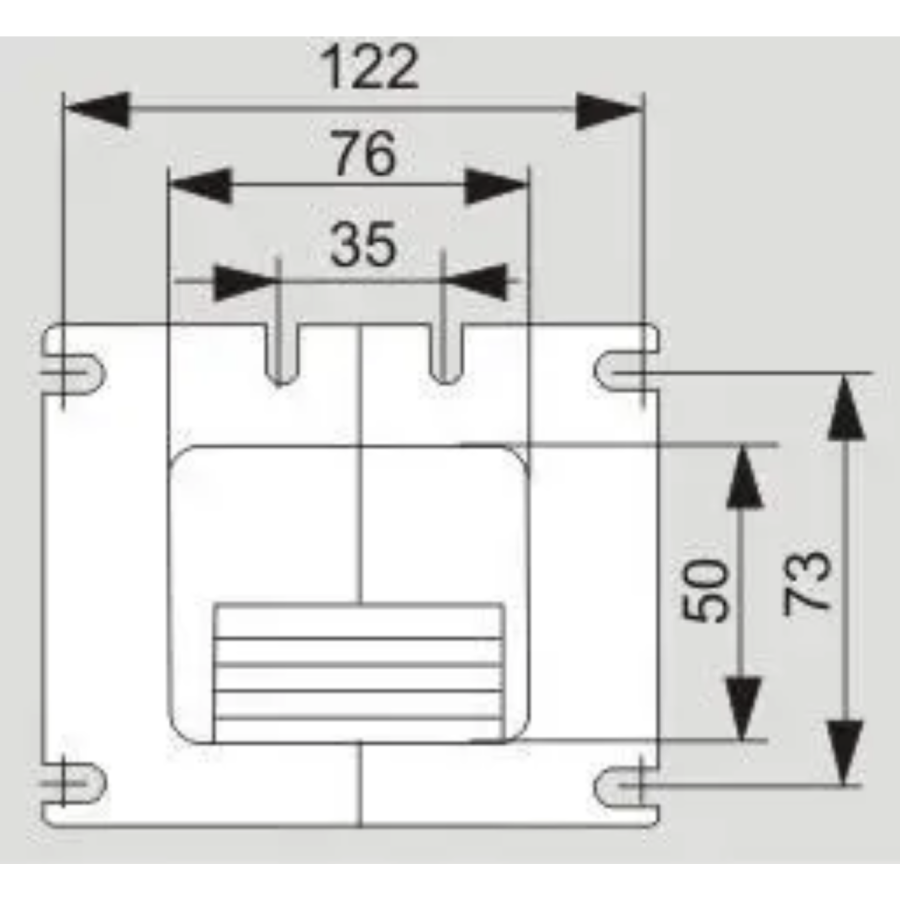

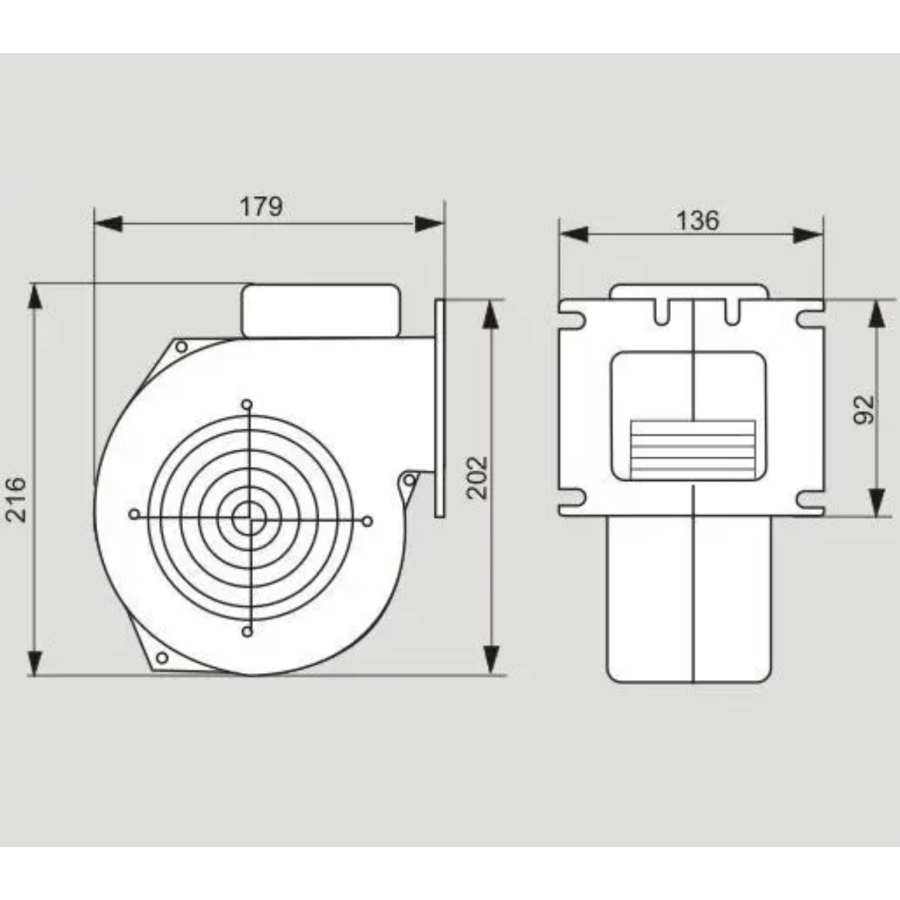

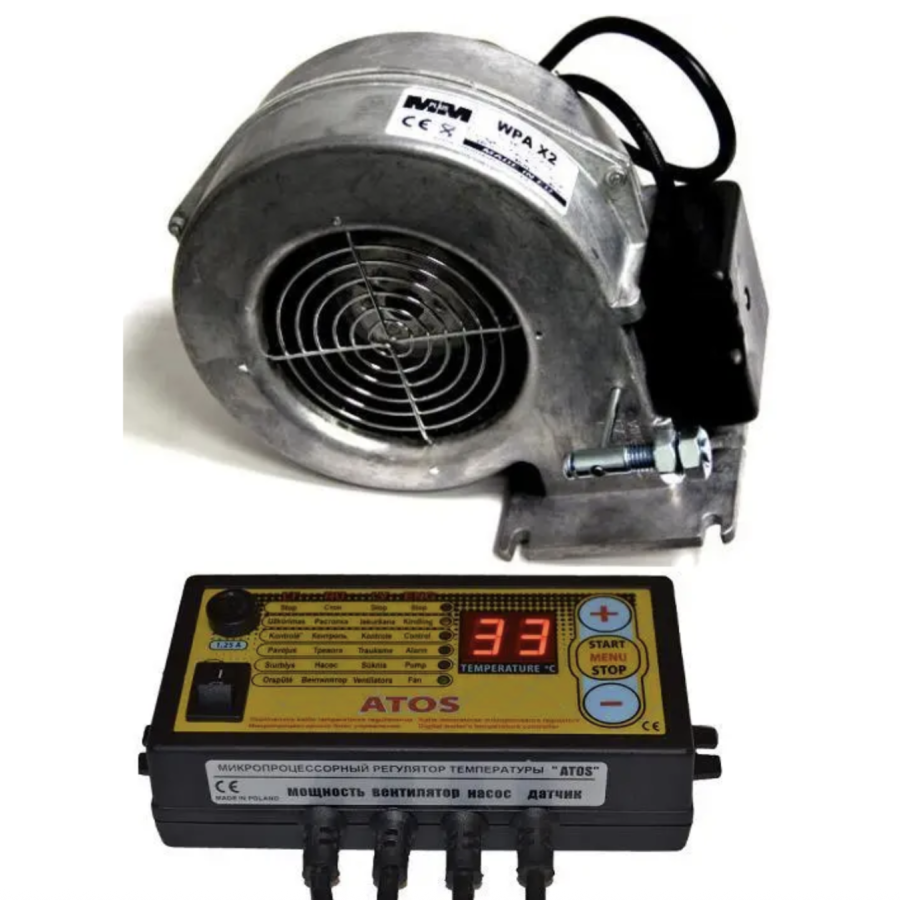

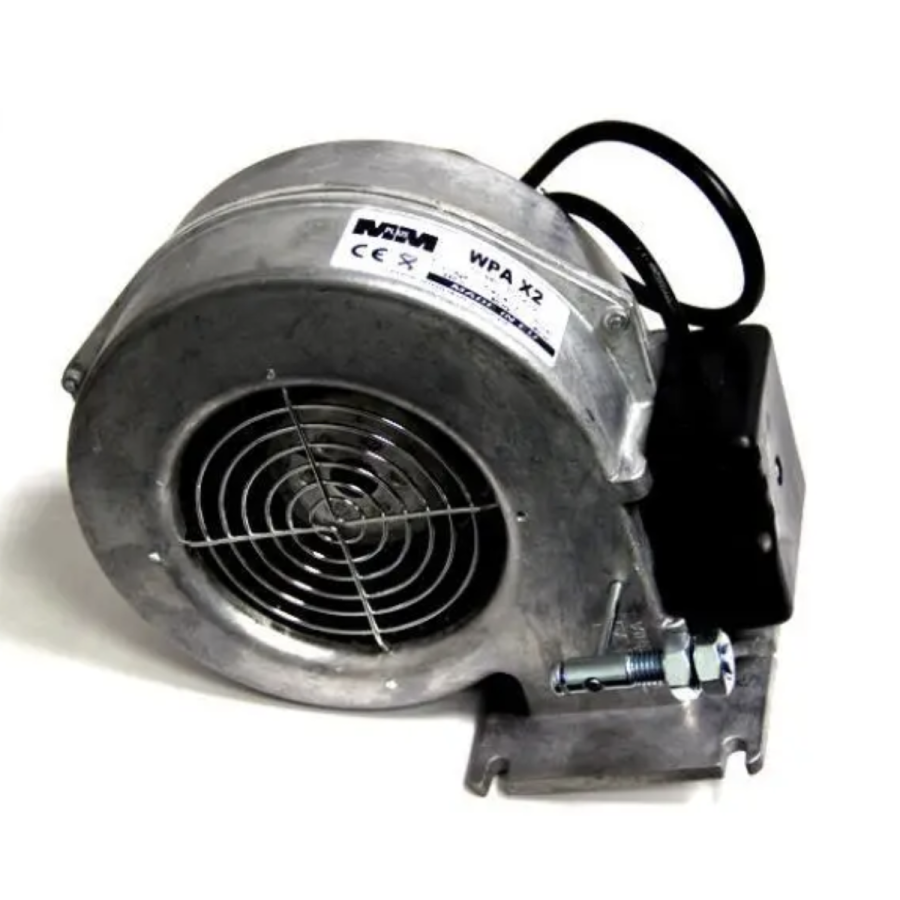

Технические характеристики вентилятора WPA X2:

• Количество оборотов: 2470 обор./мин;

• Максимальная производительность: 255 м3/ч;

• Максимальное давление: 360 Па;

• Напряжение питания: 230В/50Гц;

• Потребляемая мощность: 67 Вт;

• Температура окружающей среды: -25 до +40 °C;

• Материал корпуса и крыльчатки: оцинкованная сталь;

• Гарантия: 2 года.


Инстукция по обслуживанию

Назначение

Регулятор ATOC предназначен для управления вентилятором в котлах систем центрального отопления, а также для подключения циркулирующего насоса. Командоконтроллер имеет множество новых функций. Он прост в обслуживании и надежен в работе.

Программирование параметров меню

Чтобы изменить меню командоконтроллера, нужно нажать кнопку МЕНЮ и подержать в течение 3 секунд. На дисплее появится первый параметр. Кнопками +, ― можно выбирать то, что мы хотим изменить. Выбрав подходящий параметр, нужно снова нажать кнопку МЕНЮ. Затем с помощью кнопки + или – уменьшаем или увеличиваем его уровень. Повторным нажатием кнопки МЕНЮ сохраняется изменение. Командоконтроллер автоматически выйдет из МЕНЮ, если не нажимать кнопки в течение 3 секунд.

Возможно, вернуться к заводским установкам в случае нарушения регулировок командоконтроллера. С этой целью параметр функции

(ЗП – заводские установки) нужно установить на И и нажать кнопку «МЕНЮ», чтобы сохранить.

Появление функций в меню Командоконтроллер

- Ср. (время продувки) — время, на которое следует включить воздуходувку во время продувки (регулировка в объеме 5-59 сек.)

- РР (перерыв продувки) перерыв между продувами (регулировка в объеме 1-99 мин.)

- Ob (Возврат воздуходувки) – сила надувания, выраженная в процентах (регулирование в объеме 30-99%, причем 99 означает полную мощность воздуходувки)

- ОР (обороты во время продувов) — сила надувания во время продувов (регулирование в объеме 30-99%)

- tP (температура подключения насоса центрального отопления) — температура, при которой подключается насос центрального отопления (регулировка в объеме 25-70)

- НЕТ (гистерезис) – этот параметр говорит о том, на сколько градусов должна упасть температура на котле ниже заданной, чтобы включилась воздуходувка (регулировка в объеме 0-5 градусов)

- bu (Выключение/включение полностью звуковой сигнализации, информирующей о нехватке топлива). Установка параметра на 0 означает нехватку звуковых сигналов.

- tO (граница замедления оборотов) – очень важная функция, применяемая в частности в малых котлах и во время воздуходувок, оборудованных клапанами на выходе воздуха. Посредством этой функции устанавливаем, с какого момента воздуходувка должна начать замедлять обороты, когда температура на котле доходит до температуры, заданной на регуляторе (регулировка в объеме 0-10, за чем 0 означает полное выключение замедления оборотов!).

Установка параметра на 10 означает, что за 10 градусов до температуры, заданной воздуходувкой, обороты начинают замедляться. Настройка параметра на 1 означает замедление до 1 градуса.

С помощью функции TO мы можем:

- отрегулировать замедление оборотов, так чтобы температура не слишком превышала заданную температуру

- ограничить эффект недобора воздуха. В воздуходувках, оборудованных клапанами, часто случается (если обороты установить, например, на 30%, а воздуходувка слишком рано замедляет достижение заданной температуры), клапан слишком рано закрывается, а кошенял не успел достичь заданной температуры.

Только в командный пульт, оборудованный такой функцией, позволяет избежать этих проблем.

- TU (температура отключения регулятора) – температура ниже, чем пульт управления переходит в режим ожидания. Зажигается лампочка СТОП и выключается воздуходувка (регулировка в объеме 25-50 процентов)

ВНИМАНИЕ: Минимальная температура, которую можно установить на регуляторе, всегда будет на 10 градусов выше температуры отключения регулятора — параметр «tu». Например, если параметр tu установим на 40, тогда минимальная температура, которую можно будет установить на котле, будет 50 градусов. Цель этого – избежать нежелательного охлаждения котла в случае, когда можно было бы, например, установить на котле температуру на 3 градуса выше параметра «tu». Поскольку тогда могло бы произойти так, что температура снизилась бы на 3 градуса (гистерезис) и командоконтроллер перешел бы в режим ожидания.

- СО (время отключения насоса центрального отопления) функция используется при работе регулятора с комнатным термостатом (выход на термостат является дополнительным оборудованием – ВЫБОР). Есть возможность установить, на какое время должен быть отключен циркулирующий насос для возможной стабилизации температуры в помещении. При работе термостата насос подключается циклически на 30 секунд с перерывами, установленными описанным параметром «СО».

- UF (Заводские установки) — установка параметра на И означает возврат к заводским установкам.

Зажигание в котле

Подключите питание командоконтроллера сетевым выключателем.

Установите желаемую температуру кнопками (+), (-). В процессе выставления на экране появится пульсирующий уровень выставленной температуры.

Нажатие кнопки СТАРТ вызывает включение надува в котле и зажигание предупредительного диода (ПУСК). После достижения выставленной температуры надув автоматически выключается. Зажигается диод КОНТРОЛЬ.

После выполнения вышеперечисленных действий командоконтроллер обеспечивает:

Постоянное поддержание выставленной температуры котловой системы центрального отопления через автоматическое подключение надува в топку. Воздухдувка подсоединяется, когда температура снижается и выключается, когда достигает выставленного уровня температуры.

Автоматическое подключение циркулирующего насоса центрального отопления после того, как котёл достигнет уровня температуры, выставленной для кругового насоса.

Самопроизвольное выключение питания надува и циркулирующего насоса после исчезновения запаса топлива в топливе.

Постоянные характеристики температуры котла на дисплее LED.

Контрольные лампочки, информирующие о работе командоконтроллера:

СТОП Конец работы командоконтроллера. Если диод СТОП моргает, значит, в котле кончилось топливо. В этом случае включается звуковой сигнализатор.

ПУСК – сигнализирует о включении процедуры разжигания. Эта сигнальная лампочка горит до того момента, пока котёнок не достигнет уровня температуры, выставленного пользователем.

КОНТРОЛЬ – воспаленный диод информирует о том, что кошенял достиг заданной температуры. Мигающий диод КОНТРОЛЬ информирует о работе комнатного термостата (ВЫКЛ).

ТРЕВОГА – диод, сигнализирующий об угрожающем положении. Включение происходит одновременно со звуковым сигналом.

НАСОС – сигнализирует о подключении циркулирующего насоса.

ВОЗДУХОДУВКА – сигнализирует о подключении воздуходувки.

В командоконтроллере ATOС воздуходувку можно выключить в любой момент. Для этого нужно нажать кнопку СТОП. Выключение воздуходувки применяется, в частности, в процессе добавления в печь. Чтобы активировать воздуходувку, нужно нажать кнопку СТАРТ.

После достижения котлом заданной температуры в режиме ожидания командоконтроллер ATOC позволяет периодически подключать воздуходувку (так называемый Продув).

ТРЕВОГА

(командоконтроллер АТОС оборудован звуковой сигнализацией, информирующей о выпадении топлива в котле, о превышении уровня температуры 90 0С, снижении температуры ниже 5 0С, а также о повреждении датчика котла)

После превышения уровня температуры 90 0С наступлением включения процедуры охлаждения котла. Происходит автоматическое выключение питания воздуходувки и включение кругового насоса. На дисплее отображается сообщение и включается звуковая сигнализация, а также диод ТРЕВОГА.

Если температура снизилась, командоконтроллер вернется в нормальный режим работы. В версии командоконтроллера с дополнительным датчиком (аварийным термостатом) установку против перегрева сохраняет также и другой датчик, который независимо от работы командоконтроллера выключит питание воздуходувки после достижения критического уровня температуры.

ВНИМАНИЕ: В командноконтроллере возможно отключение сигнализации об аварийном положении, информирующее о выпадении топлива (тухание в котле). Чтобы отключить звуковой сигнал, нужно в меню командоконтроллера параметр bu установить на уровень 0. Заводская установка — это уровень I, обозначающий активный звуковой сигнал, информирующий о затухании в котле.

ПОСУЩЕНИЕ

После обнаружения нехватки топлива командноконтроллер переходит в состояние угасания, о чем сигнализирует звуковая тревога, моргание диода ПУСК и установка оборотов «Вернуться на поддержку». Если температура вырастет на 2 0С, система вернется в режим регулировки. Если температура снизится ниже параметров "Температура отключения регулятора", командоконтроллер перейдет в режим ожидания (диод СТОП моргет). Чтобы выйти из режима ожидания, нужно дважды нажать среднюю кнопку – после первого нажатия происходит отключение системы, после второго – работа начинается сначала.

Работа с комнатным термостатом

Подключение термостата возможно в моделях регулятора, если на корпусе блока управления установлен гнездо chinch/тюльпан/ (опция за дополнительную плату).

Комнатный термостат исследует температуру в помещении. На ее основе регулируется температура котла. После подключения контроллер получает самый высокий приоритет. Домашний термостат подсоединяется с помощью двухжильного провода. Со стороны блока управления АТОС используем вилку тюльпана. Связь между оборудованием происходит по принципу замыкания или размыкания стыков. Разомкнуты — если температура, заданная на термостате, выше температуры в помещении. Сомкнутые — если температура достигнута.

Монтаж блока автоматики управления и датчика температуры

Блок автоматики управления необходимо монтировать в месте, где он не нагревается выше температуры +45 °C. Не следует его размещать над элементами котла или котельной, которые достигают высокой температуры. Необходимо прикрепить оправу для монтажа блока выбранного основания (например, в верхней панели обшивки котла) с помощью металлических шурупов (4/L = 20 мм). На оправу прикрепите блок автоматики с помощью двух металлических шурупов (4/L = 18 мм).

Датчик температуры блока автоматики управления необходимо закрепить на неизолированном участке патрубка прямой сетевой воды, используя крепежный шплинт (бандаж). После предварительной затяжки бандажа (бандаж можно повернуть вокруг трубы дважды или отрезать излишек ножницами для металла), вставить датчик температуры между бандажом и трубой. Аккуратно зажать бандаж так, чтобы датчик температуры не перемещался под бандажом. Очень сильная затяжка может повредить элементы измерения. Обмотайте датчик термоизоляционным материалом.

Нельзя заливать датчик температуры маслом, водой или другими жидкостями. Чтобы улучшить контакт можно использовать ведущие силиконовые пасты. Не укладывать гвозди или другие металлические элементы в датчик.
