Описание

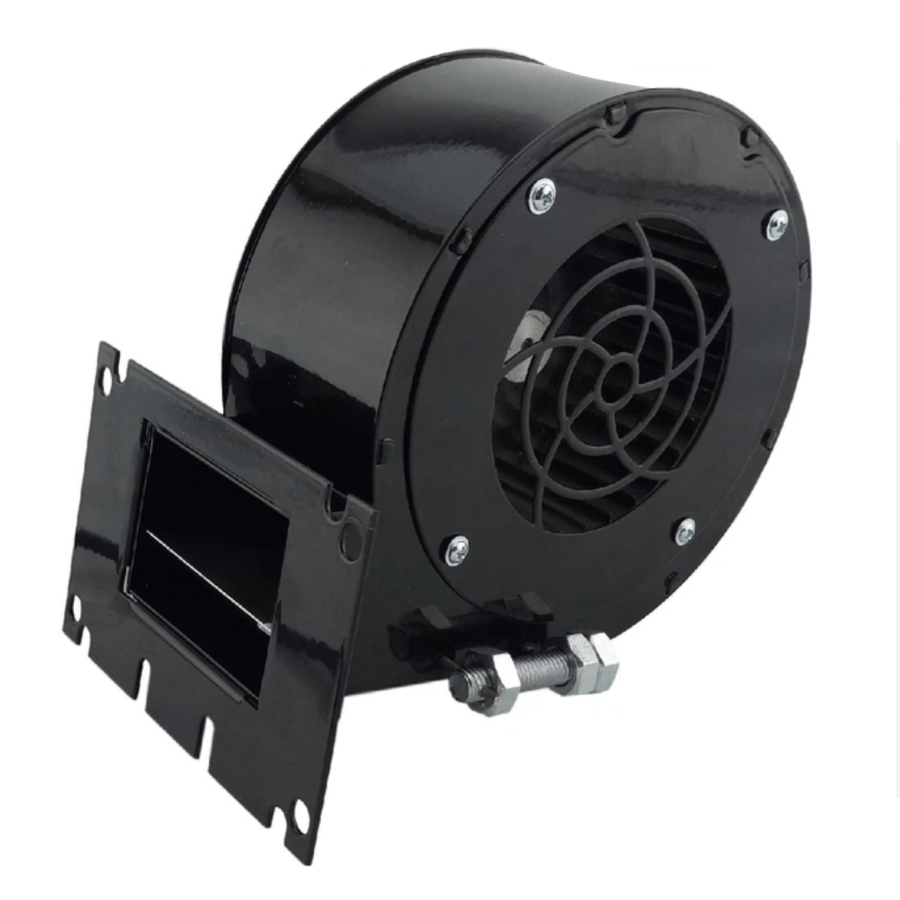

Технические характеристики вентилятора Nowosolar NWS-75:

Инстукция по обслуживанию

Назначение

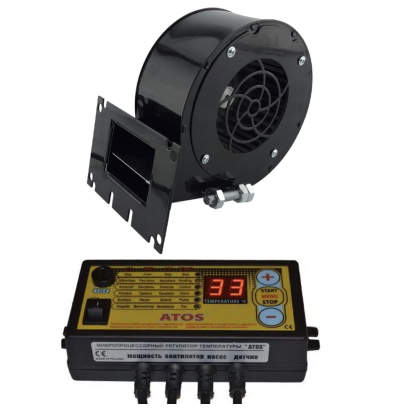

Регулятор ATOC предназначен для управления вентилятором в котлах систем центрального отопления, а также для подключения циркулирующего насоса. Командоконтроллер имеет множество новых функций. Он прост в обслуживании и надежен в работе.

Программирование параметров меню

Чтобы изменить меню командоконтроллера, нужно нажать кнопку МЕНЮ и подержать в течение 3 секунд. На дисплее появится первый параметр. Кнопками +, ― можно выбирать то, что мы хотим изменить. Выбрав подходящий параметр, нужно снова нажать кнопку МЕНЮ. Затем с помощью кнопки + или – уменьшаем или увеличиваем его уровень. Повторным нажатием кнопки МЕНЮ сохраняется изменение. Командоконтроллер автоматически выйдет из МЕНЮ, если не нажимать кнопки в течение 3 секунд.

Возможно, вернуться к заводским установкам в случае нарушения регулировок командоконтроллера. С этой целью параметр функции

(ЗП – заводские установки) нужно установить на И и нажать кнопку «МЕНЮ», чтобы сохранить.

Появление функций в меню Командоконтроллер

- Ср. (время продувки) — время, на которое следует включить воздуходувку во время продувки (регулировка в объеме 5-59 сек.)

- РР (перерыв продувки) перерыв между продувами (регулировка в объеме 1-99 мин.)

- Ob (Возврат воздуходувки) – сила надувания, выраженная в процентах (регулирование в объеме 30-99%, причем 99 означает полную мощность воздуходувки)

- ОР (обороты во время продувов) — сила надувания во время продувов (регулирование в объеме 30-99%)

- tP (температура подключения насоса центрального отопления) — температура, при которой подключается насос центрального отопления (регулировка в объеме 25-70)

- НЕТ (гистерезис) – этот параметр говорит о том, на сколько градусов должна упасть температура на котле ниже заданной, чтобы включилась воздуходувка (регулировка в объеме 0-5 градусов)

- bu (Выключение/включение полностью звуковой сигнализации, информирующей о нехватке топлива). Установка параметра на 0 означает нехватку звуковых сигналов.

- tO (граница замедления оборотов) – очень важная функция, применяемая в частности в малых котлах и во время воздуходувок, оборудованных клапанами на выходе воздуха. Посредством этой функции устанавливаем, с какого момента воздуходувка должна начать замедлять обороты, когда температура на котле доходит до температуры, заданной на регуляторе (регулировка в объеме 0-10, за чем 0 означает полное выключение замедления оборотов!).

Установка параметра на 10 означает, что за 10 градусов до температуры, заданной воздуходувкой, обороты начинают замедляться. Настройка параметра на 1 означает замедление до 1 градуса.

С помощью функции TO мы можем:

- отрегулировать замедление оборотов, так чтобы температура не слишком превышала заданную температуру

- ограничить эффект недобора воздуха. В воздуходувках, оборудованных клапанами, часто случается (если обороты установить, например, на 30%, а воздуходувка слишком рано замедляет достижение заданной температуры), клапан слишком рано закрывается, а кошенял не успел достичь заданной температуры.

Только в командный пульт, оборудованный такой функцией, позволяет избежать этих проблем.

- TU (температура отключения регулятора) – температура ниже, чем пульт управления переходит в режим ожидания. Зажигается лампочка СТОП и выключается воздуходувка (регулировка в объеме 25-50 процентов)

ВНИМАНИЕ: Минимальная температура, которую можно установить на регуляторе, всегда будет на 10 градусов выше температуры отключения регулятора — параметр «tu». Например, если параметр tu установим на 40, тогда минимальная температура, которую можно будет установить на котле, будет 50 градусов. Цель этого – избежать нежелательного охлаждения котла в случае, когда можно было бы, например, установить на котле температуру на 3 градуса выше параметра «tu». Поскольку тогда могло бы произойти так, что температура снизилась бы на 3 градуса (гистерезис) и командоконтроллер перешел бы в режим ожидания.

- СО (время отключения насоса центрального отопления) функция используется при работе регулятора с комнатным термостатом (выход на термостат является дополнительным оборудованием – ВЫБОР). Есть возможность установить, на какое время должен быть отключен циркулирующий насос для возможной стабилизации температуры в помещении. При работе термостата насос подключается циклически на 30 секунд с перерывами, установленными описанным параметром «СО».

- UF (Заводские установки) — установка параметра на И означает возврат к заводским установкам.

Зажигание в котле

Подключите питание командоконтроллера сетевым выключателем.

Установите желаемую температуру кнопками (+), (-). В процессе выставления на экране появится пульсирующий уровень выставленной температуры.

Нажатие кнопки СТАРТ вызывает включение надува в котле и зажигание предупредительного диода (ПУСК). После достижения выставленной температуры надув автоматически выключается. Зажигается диод КОНТРОЛЬ.

После выполнения вышеперечисленных действий командоконтроллер обеспечивает:

Постоянное поддержание выставленной температуры котловой системы центрального отопления через автоматическое подключение надува в топку. Воздухдувка подсоединяется, когда температура снижается и выключается, когда достигает выставленного уровня температуры.

Автоматическое подключение циркулирующего насоса центрального отопления после того, как котёл достигнет уровня температуры, выставленной для кругового насоса.

Самопроизвольное выключение питания надува и циркулирующего насоса после исчезновения запаса топлива в топливе.
