Инстукция по обслуживанию

Назначение

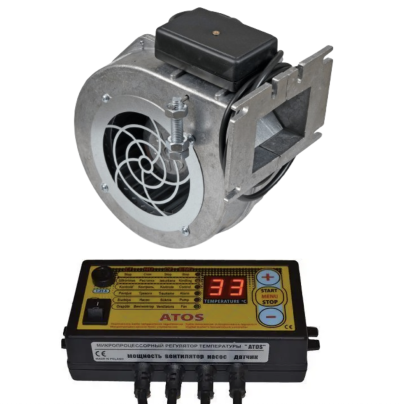

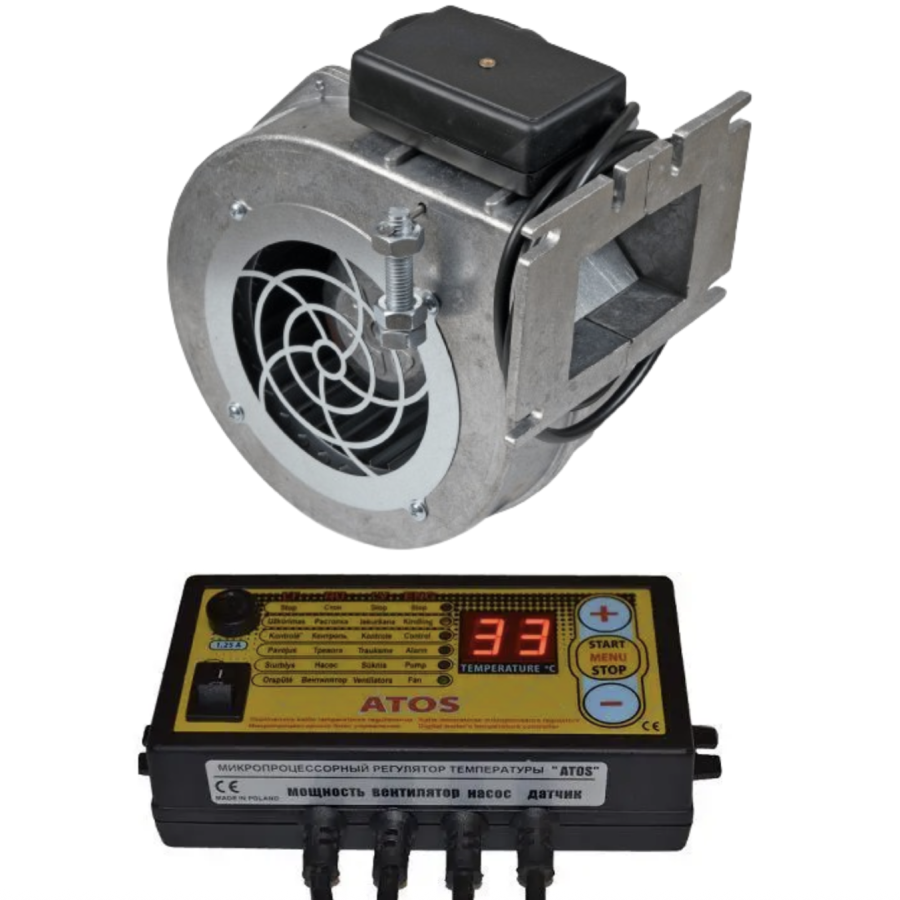

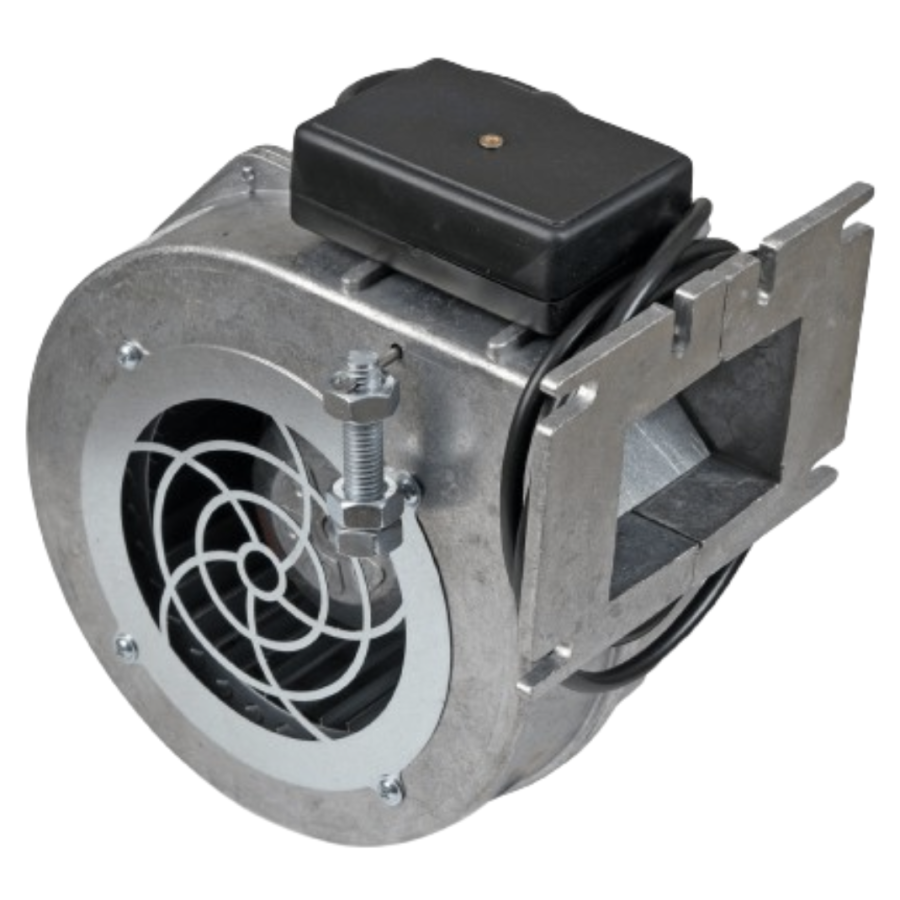

Регулятор ATOC предназначен для управления вентилятором в котлах систем центрального отопления, а также для подключения циркулирующего насоса. Командоконтроллер имеет множество новых функций. Он прост в обслуживании и надежен в работе.

Программирование параметров меню

Чтобы изменить меню командоконтроллера, нужно нажать кнопку МЕНЮ и подержать в течение 3 секунд. На дисплее появится первый параметр. Кнопками +, ― можно выбирать то, что мы хотим изменить. Выбрав подходящий параметр, нужно снова нажать кнопку МЕНЮ. Затем с помощью кнопки + или – уменьшаем или увеличиваем его уровень. Повторным нажатием кнопки МЕНЮ сохраняется изменение. Командоконтроллер автоматически выйдет из МЕНЮ, если не нажимать кнопки в течение 3 секунд.

Возможно, вернуться к заводским установкам в случае нарушения регулировок командоконтроллера. С этой целью параметр функции

(ЗП – заводские установки) нужно установить на И и нажать кнопку «МЕНЮ», чтобы сохранить.

Появление функций в меню Командоконтроллер

- Ср. (время продувки) — время, на которое следует включить воздуходувку во время продувки (регулировка в объеме 5-59 сек.)

- РР (перерыв продувки) перерыв между продувами (регулировка в объеме 1-99 мин.)

- Ob (Возврат воздуходувки) – сила надувания, выраженная в процентах (регулирование в объеме 30-99%, причем 99 означает полную мощность воздуходувки)

- ОР (обороты во время продувов) — сила надувания во время продувов (регулирование в объеме 30-99%)

- tP (температура подключения насоса центрального отопления) — температура, при которой подключается насос центрального отопления (регулировка в объеме 25-70)

- НЕТ (гистерезис) – этот параметр говорит о том, на сколько градусов должна упасть температура на котле ниже заданной, чтобы включилась воздуходувка (регулировка в объеме 0-5 градусов)

- bu (Выключение/включение полностью звуковой сигнализации, информирующей о нехватке топлива). Установка параметра на 0 означает нехватку звуковых сигналов.

- tO (граница замедления оборотов) – очень важная функция, применяемая в частности в малых котлах и во время воздуходувок, оборудованных клапанами на выходе воздуха. Посредством этой функции устанавливаем, с какого момента воздуходувка должна начать замедлять обороты, когда температура на котле доходит до температуры, заданной на регуляторе (регулировка в объеме 0-10, за чем 0 означает полное выключение замедления оборотов!).

Установка параметра на 10 означает, что за 10 градусов до температуры, заданной воздуходувкой, обороты начинают замедляться. Настройка параметра на 1 означает замедление до 1 градуса.

С помощью функции TO мы можем:

- отрегулировать замедление оборотов, так чтобы температура не слишком превышала заданную температуру

- ограничить эффект недобора воздуха. В воздуходувках, оборудованных клапанами, часто случается (если обороты установить, например, на 30%, а воздуходувка слишком рано замедляет достижение заданной температуры), клапан слишком рано закрывается, а кошенял не успел достичь заданной температуры.

Только в командный пульт, оборудованный такой функцией, позволяет избежать этих проблем.

- TU (температура отключения регулятора) – температура ниже, чем пульт управления переходит в режим ожидания. Зажигается лампочка СТОП и выключается воздуходувка (регулировка в объеме 25-50 процентов)

ВНИМАНИЕ: Минимальная температура, которую можно установить на регуляторе, всегда будет на 10 градусов выше температуры отключения регулятора — параметр «tu». Например, если параметр tu установим на 40, тогда минимальная температура, которую можно будет установить на котле, будет 50 градусов. Цель этого – избежать нежелательного охлаждения котла в случае, когда можно было бы, например, установить на котле температуру на 3 градуса выше параметра «tu». Поскольку тогда могло бы произойти так, что температура снизилась бы на 3 градуса (гистерезис) и командоконтроллер перешел бы в режим ожидания.

- СО (время отключения насоса центрального отопления) функция используется при работе регулятора с комнатным термостатом (выход на термостат является дополнительным оборудованием – ВЫБОР). Есть возможность установить, на какое время должен быть отключен циркулирующий насос для возможной стабилизации температуры в помещении. При работе термостата насос подключается циклически на 30 секунд с перерывами, установленными описанным параметром «СО».

- UF (Заводские установки) — установка параметра на И означает возврат к заводским установкам.

Зажигание в котле

Подключите питание командоконтроллера сетевым выключателем.

Установите желаемую температуру кнопками (+), (-). В процессе выставления на экране появится пульсирующий уровень выставленной температуры.

Нажатие кнопки СТАРТ вызывает включение надува в котле и зажигание предупредительного диода (ПУСК). После достижения выставленной температуры надув автоматически выключается. Зажигается диод КОНТРОЛЬ.

После выполнения вышеперечисленных действий командоконтроллер обеспечивает:

Постоянное поддержание выставленной температуры котловой системы центрального отопления через автоматическое подключение надува в топку. Воздухдувка подсоединяется, когда температура снижается и выключается, когда достигает выставленного уровня температуры.

Автоматическое подключение циркулирующего насоса центрального отопления после того, как котёл достигнет уровня температуры, выставленной для кругового насоса.

Самопроизвольное выключение питания надува и циркулирующего насоса после исчезновения запаса топлива в топливе.

Постоянные характеристики температуры котла на дисплее LED.

Контрольные лампочки, информирующие о работе командоконтроллера:

СТОП Конец работы командоконтроллера. Если диод СТОП моргает, значит, в котле кончилось топливо. В этом случае включается звуковой сигнализатор.

ПУСК – сигнализирует о включении процедуры разжигания. Эта сигнальная лампочка горит до того момента, пока котёнок не достигнет уровня температуры, выставленного пользователем.

КОНТРОЛЬ – воспаленный диод информирует о том, что кошенял достиг заданной температуры. Мигающий диод КОНТРОЛЬ информирует о работе комнатного термостата (ВЫКЛ).

ТРЕВОГА – диод, сигнализирующий об угрожающем положении. Включение происходит одновременно со звуковым сигналом.

НАСОС – сигнализирует о подключении циркулирующего насоса.

ВОЗДУХОДУВКА – сигнализирует о подключении воздуходувки.

В командоконтроллере ATOС воздуходувку можно выключить в любой момент. Для этого нужно нажать кнопку СТОП. Выключение воздуходувки применяется, в частности, в процессе добавления в печь. Чтобы активировать воздуходувку, нужно нажать кнопку СТАРТ.

После достижения котлом заданной температуры в режиме ожидания командоконтроллер ATOC позволяет периодически подключать воздуходувку (так называемый Продув).

ТРЕВОГА

(командоконтроллер АТОС оборудован звуковой сигнализацией, информирующей о выпадении топлива в котле, о превышении уровня температуры 90 0С, снижении температуры ниже 5 0С, а также о повреждении датчика котла)

После превышения уровня температуры 90 0С наступлением включения процедуры охлаждения котла. Происходит автоматическое выключение питания воздуходувки и включение кругового насоса. На дисплее отображается сообщение и включается звуковая сигнализация, а также диод ТРЕВОГА.

Если температура снизилась, командоконтроллер вернется в нормальный режим работы. В версии командоконтроллера с дополнительным датчиком (аварийным термостатом) установку против перегрева сохраняет также и другой датчик, который независимо от работы командоконтроллера выключит питание воздуходувки после достижения критического уровня температуры.

ВНИМАНИЕ: В командноконтроллере возможно отключение сигнализации об аварийном положении, информирующее о выпадении топлива (тухание в котле). Чтобы отключить звуковой сигнал, нужно в меню командоконтроллера параметр bu установить на уровень 0. Заводская установка — это уровень I, обозначающий активный звуковой сигнал, информирующий о затухании в котле.

ПОСУЩЕНИЕ

После обнаружения нехватки топлива командноконтроллер переходит в состояние угасания, о чем сигнализирует звуковая тревога, моргание диода ПУСК и установка оборотов «Вернуться на поддержку». Если температура вырастет на 2 0С, система вернется в режим регулировки. Если температура снизится ниже параметров "Температура отключения регулятора", командоконтроллер перейдет в режим ожидания (диод СТОП моргет). Чтобы выйти из режима ожидания, нужно дважды нажать среднюю кнопку – после первого нажатия происходит отключение системы, после второго – работа начинается сначала.

Работа с комнатным термостатом

Подключение термостата возможно в моделях
