Описание

Прессконтроль или Автоматический контролер давления EPC-2. С электронным регулированием давления включения и выключения.

Контроллеры давления от компании TEKK HAUS, применяется для автоматизации систем бытового водоснабжения, автоматически поддерживая постоянное давление и напор воды в системе.

Обратите, пожалуйста, внимание — отключение электронасоса происходит по значению давления, которое было выставлено при настройке! Насос остается включенным все время, пока кран остается открытым. При прекращении водоразбора (Вы закрыли водопроводный кран) отключение электронасоса контроллером происходит сразу при достижении значения давления выключения.

Основные функции:

Осуществляет автоматическое управление включением и отключением электронасоса, а следовательно, подачей воды.
Защита от «сухого хода» — после того, как прекратится поступление воды на всасывающей магистрали (аварийная утечка, закончилась вода в скважине и др.) Контроллер через 15-30 секунд остановит электронасос.

Предусмотрен автоматический перезапуск насоса каждые 15 минут.

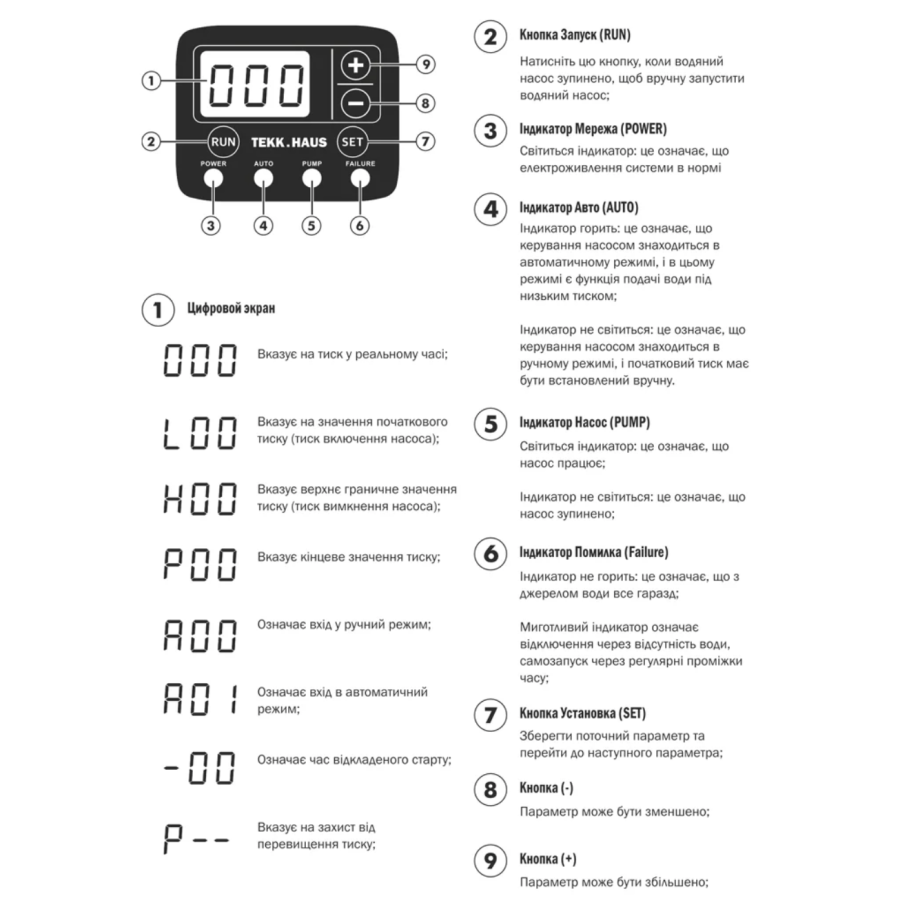

Цирфовый экран

• 000 Указывает на давление в реальном времени;

• L00 Указывает на значение начального давления (давление включения насоса);

• H00 Указывает верхнее граничное значение давления (давление отключения насоса);

• P00 Указывает конечное значение давления;

• A00 Указывает вход в ручной режим;

• A01 Указывает вход в автоматический режим;

• -00 означает время отложенного старта;

• P– указывает на защиту от превышения давления;

Кнопка Запуск (RUN)

• Нажмите эту кнопку, когда водяной насос остановлен, чтобы вручную запустить водяной насос;


Индикатор Сеть (POWER)

• Светящийся индикатор: это означает, что электропитание системы в норме


Индикатор Авто (AUTO)

• Индикатор горит: это означает, что управление насосом находится в автоматическом режиме, и в этом режиме функция подачи воды под низким давлением;

• Индикатор не горит: это означает, что управление насосом находится в ручном режиме, и начальное давление должно быть установлено вручную.


Индикатор насоса (PUMP)

• Светящийся индикатор: это означает, что насос работает;

• Индикатор не горит: это означает, что насос остановлен;


Индикатор Ошибка (Failure)

• Индикатор не горит: это означает, что с источником воды все хорошо;

• Мигающий индикатор означает отключение из-за отсутствия воды, самозапуск через регулярные промежутки времени;


Кнопка Установка (SET)

• Сохранить текущий параметр и перейти к следующему параметру;


Кнопка (-)

• Параметр может быть уменьшен;


Кнопка (+)

• Параметр может быть увеличен;

Настройка

1. Нажмите кнопку вверх или вниз. (+) (-)

Цифры на панели начнут мигать, контроллер переходит в состояние настройки параметров.

— начальное давление (LOO)
— давление верхнего предела (H00)
— максимальное давление (давление при максимальном нажатии) (P00)
— значение автоматической/ручной настройки (A01/А00)
— пять времен отложенного старта (-00)

Нажмите клавишу (+) для увеличения параметра

Нажмите клавишу (-) для уменьшения параметра

После настройки можно коротко нажать

клавишу (SET) или подождать 8 секунд, чтобы сохранить данные и выйти из экрана настройки, и войти в обычный рабочий экран.

2. Когда значение автоматической настройки равно (А00), это означает, что текущее управление находится в ручном режиме;

Когда значение автоматической настройки равно (А01), это означает, что текущее управление находится в автоматическом режиме;

3. Этот контроллер имеет функцию памяти при выключении питания.

После установки давления запуска или рабочего режима контроллер будет помнить установленное значение даже после выключения питания.

И при возобновлении питания нет необходимости настраивать его повторно.

4. Нажмите и удерживайте кнопку ПУСК (RUN) и кнопку Установить (SET) одновременно, чтобы сохранить текущее значение давления как максимальное.
(RUN)+(SET)

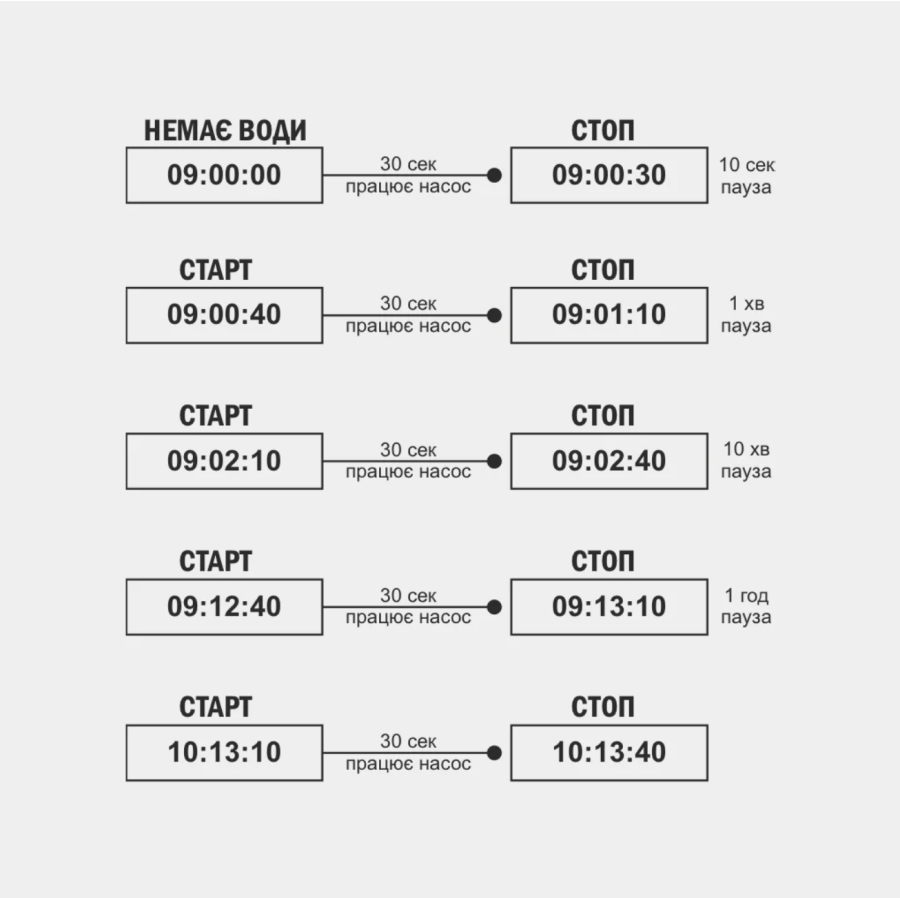

5. Когда мигает индикатор Ошибка (Failure), это означает, что водяной насос будет включаться автоматически через 10 секунд, 1 минуту, 10 минут, а затем через 1 час пока не закачает воду.

Насос также можно запустить принудительно, нажав кнопку (RUN)

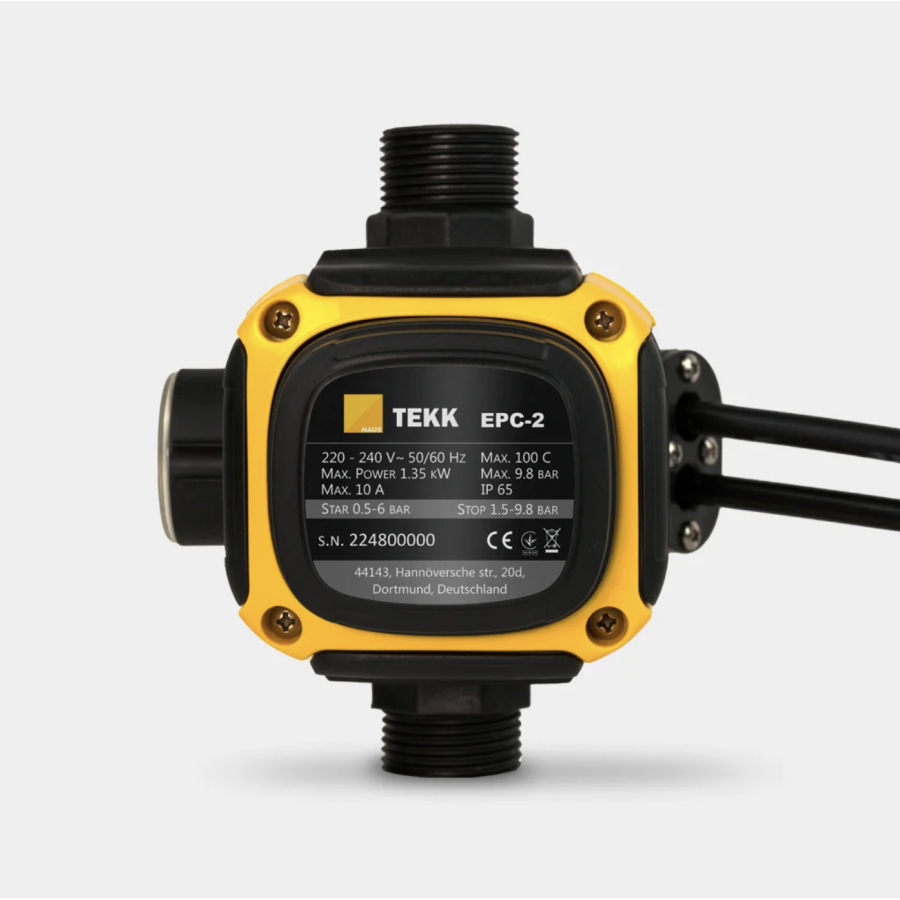

Технические характеристики:

• Манометр
• Кабель 1 м с вилкой
• Кабель 0.5 м с розеткой
• Давления включения, заводские настройки (регулируеться винтом большой пружины): 1,5 bar
• Максимальная сила тока: 10A, >10A через реле
• Напряжение: 110 / 230 V
• Частота 60 / 50 Hz
• Максимальное рабочее давление 10 bar
• Максимальный проток воды 80 л/мин
• Подключение: 1″ резьба наружняя
• Гарантия 2 года!
